Газлы сусындар үшін автоматты банка толтыру машинасы

Ол су, сыра, CSD және т.б. сияқты алюминий консервіленген сусындарды толтыру және жабу үшін жарамды. Ол озық құрылғымен, электр жабдықтарымен және пневматикалық басқару технологиясымен жабдықталған. Ол тыныш толтыру, жоғары жылдамдық, сұйықтық деңгейін бақылау, сенімді жабу, жиілікті түрлендіру уақыты, материалды аз жоғалту сипаттамаларына ие. Ол ұзақ қашықтықты басқару жүйесімен жабдықталуы мүмкін. Бұл орташа сыра және сусындар зауыты үшін таңдаулы жабдық.

1,Суды тазарту

Суды тазарту жүйесі лайлы органикалық, темір, марганец және оксидтерден, сүзгідегі суспензиядан, коллоидты, микроорганизмдердің қалған оттегіннен және шикі су қорындағы кейбір биіктік-металл ионынан тиімді арылтады. Ол сонымен қатар судың кермектігін азайтып, су сапасының барлық сипаттамалары мемлекеттік тұщы ауыз су стандарттарына, тіпті пайдалы минералды су стандартына толық сәйкес келуі мүмкін.

Тазарту процесі:

Шикі су>Су сорғысы>Кремний құм сүзгісі>Белсенді көміртекті сүзгі>Натрий ионалмастырғышы>Жоғары қысымды сорғы>Кері осмос>Озон генераторы>Су ыдысы>Таза су

2, Аралас жүйе

1-нұсқа: Шырынды араластыру

Шырын араластыру жүйесі әртүрлі шырын түрлерінің сипаттамаларына сәйкес өндіру процесін тұжырымдайды. Шырын сусынының формуласына сәйкес шырын дайындау процесі жобаланған.

2-нұсқа: Газдалған сусынды араластыру

Газдалған сусындар негізінен судан, сироптан және көмірқышқыл газынан тұрады. Сироп қант ерітетін кәстрөлдер мен араластырғыш цистерналар арқылы дайындалады. Сүзілгеннен кейін ол газдалған сусын араластырғышындағы сироп ыдысына айдалады. Бұл ретте стерильденген өнім суы да сусын араластырғышқа айдалады. Көмірқышқыл газының араласуын жеңілдету үшін су ыдысы вакуумда газсыздандырылады. Сусын араластырғышындағы пропорциялау жүйесі арқылы су мен сироп қажетті дәмге жету үшін пропорционалды түрде араластырылады. Тиісті қысымды бақылау әрекеті кезінде көмірқышқыл газы материалға ерітіледі. , оны тамаша ауаны бекітетін сыйымдылығы бар газдалған сусындарға жасауға болады.

3,карбонатор

Араластыру цистерналары алкогольсіз сусындар, шырындар, сүт және басқа да сусындар өнеркәсібінде кеңінен қолданылады. Олар әртүрлі материалдарды араластыру және араластыру үшін қолданылады, ал материалдар араластыру арқылы біркелкі араласады. Бұл сусындар, сүт өнімдері, фармацевтика өндірушілері үшін таптырмас құрал.

Концентрат, сироп, су... сияқты барлық материалдар осы резервуарға қосылады және біркелкі араластырылады. Бұл машина сұйықтық деңгейін өлшейтін құралмен, ауа респираторымен, CIP тазалау портымен, санитарлық люкпен... және т.б.

4,Қанды паллетизатордан тазарту

Депаллетизатор негізінен қаңылтыр қалбырларды және алюминий банкаларды түсіруде қолданылады. Паллетке үйілген бос консервілер торлы конвейерге қабат-қабат жоғарыдан төмен қарай итеріледі. Консервілер мен алюминий банкаларын түсіру PLC бағдарламаланатын компьютері арқылы автоматты түрде басқарылады. Депаллетизатор жиілікті түрлендіру қозғалтқышын, жиілікті түрлендіру жылдамдығын реттеуді, компьютерлік басқаруды қабылдайды және тасымалдау тұрақты, тегіс және сенімді; автоматты басқару технологиясы, мехатроника технологиясы, желілік технология, компьютермен басқарылатын автоматты жұмыс. Автоматты қабаттасу циклі белгіленген талаптарға сәйкес келеді.

Резервуарды қолмен төгуді және дәстүрлі бос резервуарды түсіруді ауыстыру көп еңбекті үнемдеуге және өндірістік қуаттылықты арттыруға мүмкіндік береді. Механикалық әрекеттің дәлдігін жақсарту үшін бағдарламаланатын компьютерді басқару жүйесі қабылданған және жұмыс оңай. Паллет көтеру үстелі өздігінен бекітіледі және көтеріледі, ал паллет жинау машинасы цилиндрді көтеруді қабылдайды.

5,Твист Ринзер

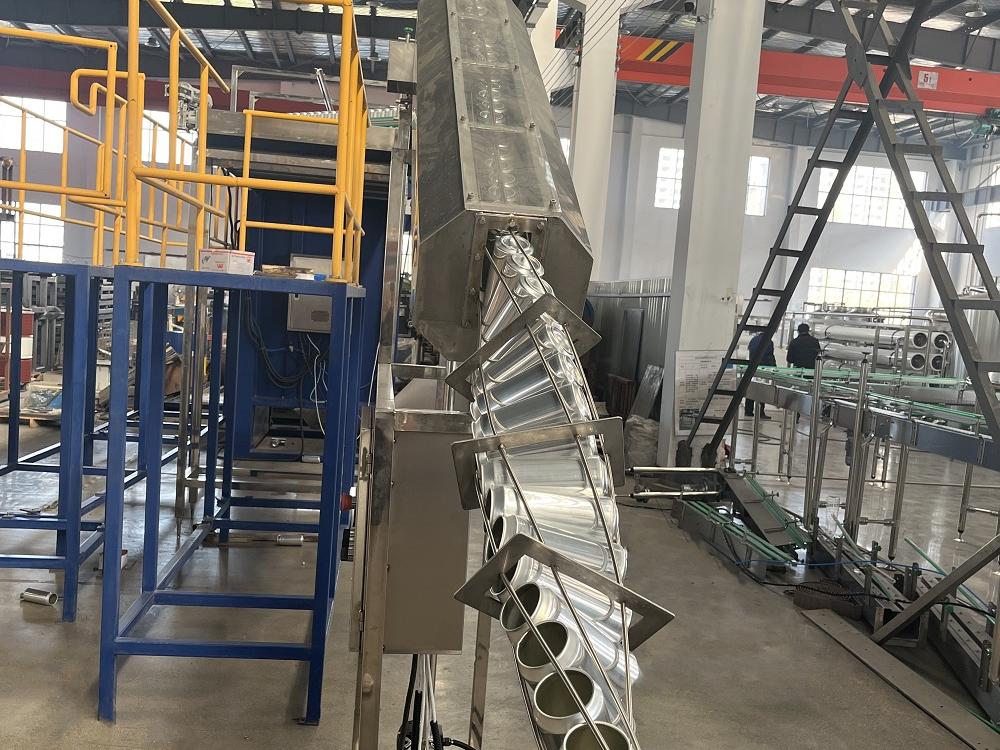

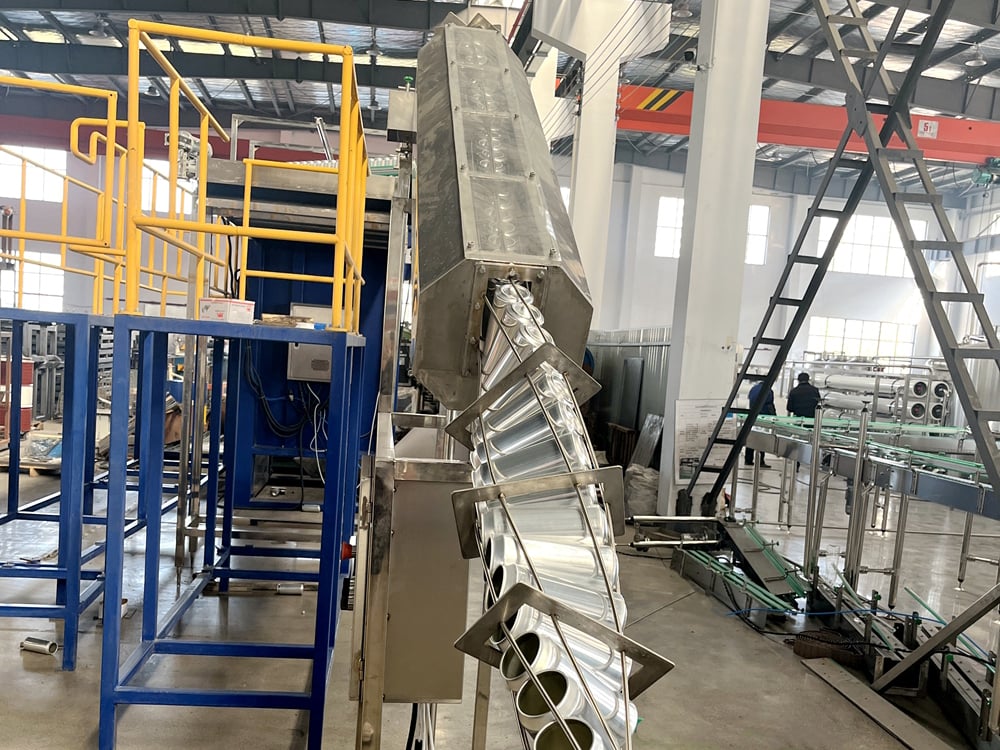

Консервілерді бұрап шаю жүйесі паллетизаторды консервілеу машинасымен байланыстырады. Консервілер ауырлық күші арқылы толық 360° бұрылуды аяқтайды, бұл сумен шаю жүйесіне немесе иондалған ауаға (қосымша) банкалардың ішкі бөлігін бұрау арқылы төмен қарай тазалауға мүмкіндік береді. Бұл процесс өндіріс процесіндегі немесе сақтау кезіндегі кез келген қоқысты толтырмас бұрын алып тастау үшін өте маңызды. Екінші нүкте банка түбін басып шығаруға қолайлы. Басып шығарғаннан кейін оны қайта айналдыру үшін шнекті пайдаланыңыз.

6,Жаттығу және тігіс жүйесі

Ол негізінен қалқымалы банкаларды үздіксіз тазалау үшін қолданылады, сондай-ақ өлшемі мен пішіні ұқсас қаңылтыр банкалардың басқа түрлеріне де жарамды. Ол жақсы тазалау әсері, ақылға қонымды құрылым, теңдестірілген жұмыс және жоғары өндірістік тиімділік сипаттамаларына ие.

Ол изобарлық толтыру принципін қабылдайды, ал толтыру клапаны жылдам толтыру жылдамдығы мен сұйықтық деңгейінің жоғары дәлдігі бар механикалық клапанды қабылдайды; оның тамаша CIP тазалау функциясы бар. Құю клапанының аузындағы бағыттаушы құрылғы мен сүйреп апаратын бөтелкенің төменгі жағындағы көтеру құрылғысының комбинациясы бөтелке аузын және құю клапанын дәл жауып, банка аузынан материалдардың ағып кетуін азайтады. Бөтелкелер, тамшыламау, оңай пайдалану және техникалық қызмет көрсету және т.б.

Тығыздау бөлігі өнімдермен толтырылған банкалардың қақпақтарын жабады және конвейер тізбегі арқылы келесі процеске жіберіледі.

• Енгізуге болады

  Консервілер теру дөңгелегін беру үшін бұранда арқылы бекітілген аралықтарға бөлінеді, содан кейін құю машинасына кіреді. Құйылғаннан кейін банкалар резервуар құрылғысы арқылы жабу машинасына тасымалданады. Екі бұйралау арқылы жабу аяқталды. Консервілер консерві беру дөңгелегіне жіберіледі және консерві беру белдігіне беріледі, содан кейін келесі процеске (немесе жабдыққа) жіберіледі.

• Толқыншы

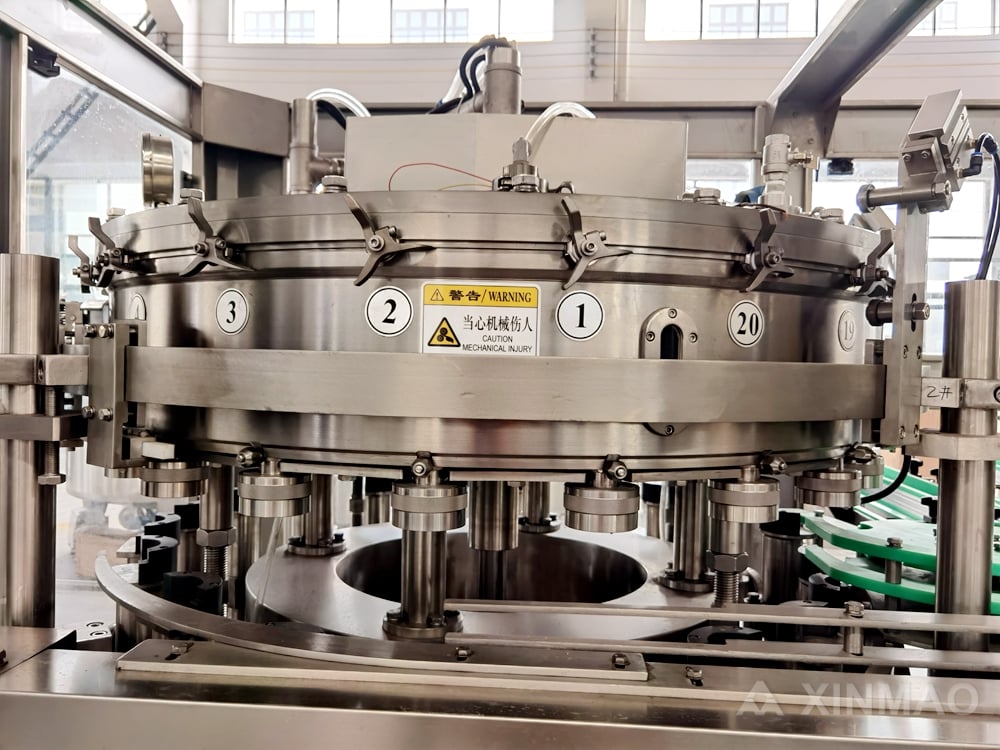

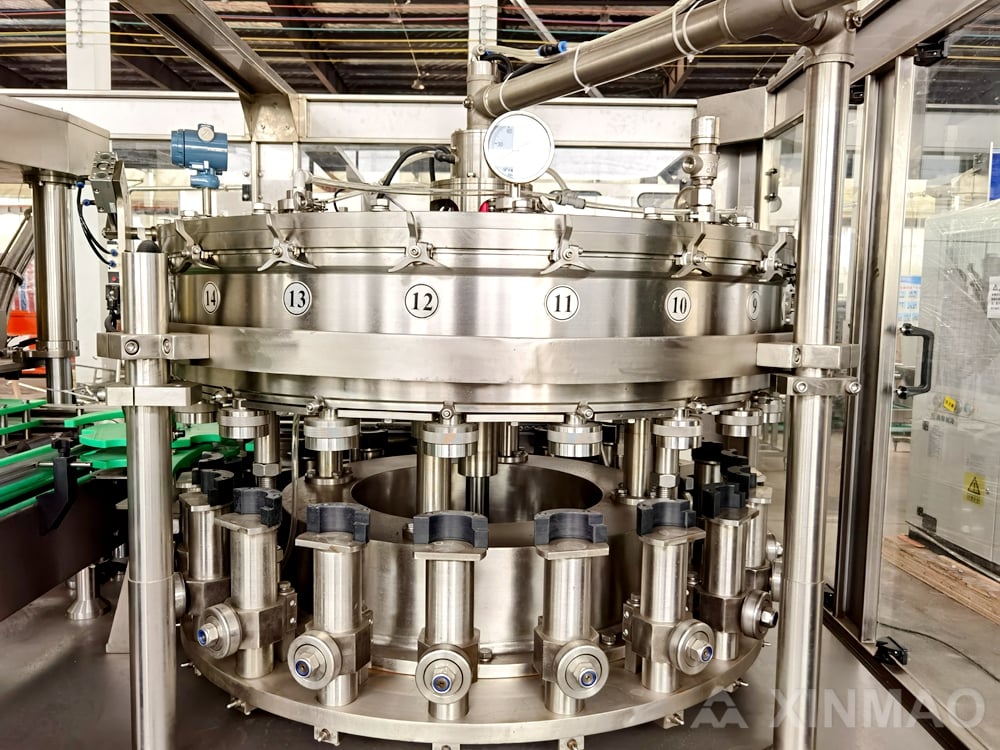

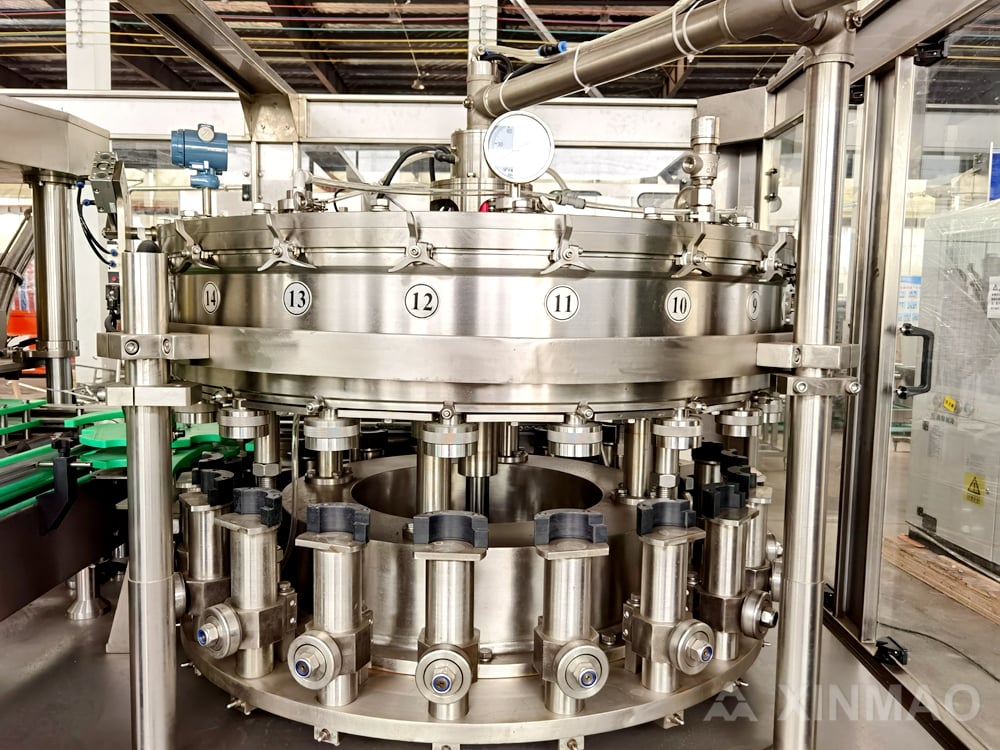

  Құю машинасының құрамдас бөліктері негізінен құю цилиндрінен, айналмалы үстелден, құю клапанынан, көтергіш құрылғылардан, жоғарғы және төменгі дистрибьютордан, жұлдызды дөңгелек құрылғысынан, бұрандалы беріліс құрылғысынан және негізгі сұйықтық құбырынан және т.

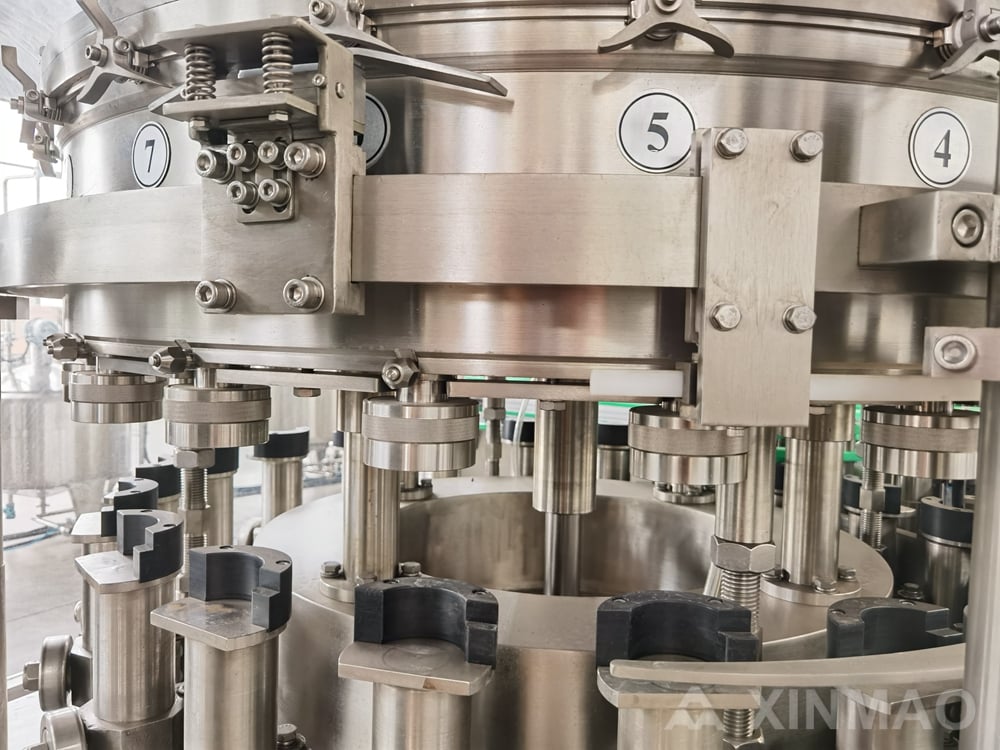

  Толтырғыш клапан негізінен клапан орынынан, катушкадан, клапан жеңінен, ортаңғы төлкеден, серіппеден және ауа құбырынан және т.б. тұрады. Ішкі реттелген дизайн санитарлық комердің болмауын, кіріктірілген механикалық, тұрақты және сенімді өнімділікті, техникалық қызмет көрсетудің төмен шығындарын қамтамасыз етеді.

• Теңізші

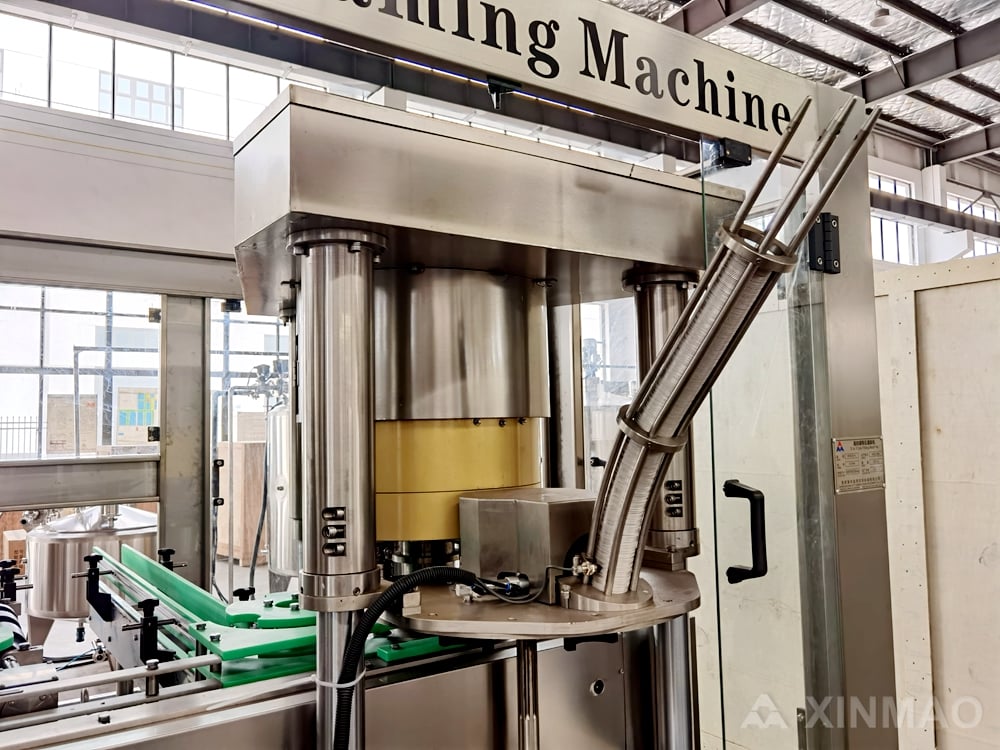

  Консерві тығыздау машинасы негізінен машинаның үстіңгі бөлігінен, машинаның төменгі бөлігінен, қақпақ құрылғысының астынан, мотор жетекінен, гидравликалық жүйеден және басқа компоненттерден тұрады.
  Құю машинасының жетегі бар тығыздағыш машинаның бұл үлгісі, құю машинасының құю дөңгелегінен шығатын банкалар резервуардың дұрыс қадамға жетуі үшін басында және тізбекті жеделдету кезеңінде еркін тәртіпте енгізіледі. қоректену цистернасының бүйірлік белдіктері, резервуардағы сұйықтықтың асып кетуін болдырмау үшін резервуардың бүйірлік белбеуіндегі цифербетті жеткізу үшін белгілі бір реттеу диапазоны болуы керек. Әрбір құты жақындық қосқышын анықтау үшін конистрден өткенде, жақындық қосқышы іске қосылады. Бұл кезде цилиндр (қақпақтың кескішін қақпақтағы қақпақ кескішіне айналдырады, банка қақпағы қақпақ жинағынан шығарылады және қақпақ тығынға жеткенше қақпақ басының астындағы қақпақты тасымалдау мұнарасы арқылы тасымалданады. құрылғы қақпақпен бірге қақпақты тасымалдау және тығыздағыш жұлдыз дөңгелегі арқылы дәл орналастыруға болады, содан кейін қақпақ келгенде қақпақты тіреу платформасы банканы қақпақтың орнына дәл көтереді.

• Теңізші

  Осы сәтте қақпақ қақпақпен итеріліп, қақпақты резервуардың жоғарғы жағына басады. Құты науа ұстағышы мен қақпақ басы арасында қысылған кезде, қақпақтар бірге айнала бастайды және жабу әрекеті басталады. Екі фланецті ролик сығуды аяқтайды.
  Қақпақ штангасы банканы қақпақ басынан итеріп жібереді, сонымен бірге резервуардың жұлдызша дөңгелегі тығыздалған банкаларды банка тығыздағышынан итеріп шығарады және банкаларды банка үстелінің конвейер таспасына қояды.
  Консерві нығыздау машинасының гидравликалық жүйесі
  Консерві нығыздау машинасының гидравликалық жүйесі негізінен банка тығыздауыш машинасының сөресін көтеруді жүзеге асырады. Гидравликалық қолмен гидравликалық сорғыны, кері клапанды және екі жұмыс істейтін май цилиндрін қамтиды.
  Қолмен гидравликалық сорғы қуат көзі болып табылады, жұмыс кезінде қол күші қысым штангасына әсер етеді және поршеньді кері бағытта жылжытады және майдың қысымын тудырады. Қысыммен жұмыс істейтін май бір уақытта кері клапан арқылы екі жұмыс істейтін май цилиндріне түседі. Тіректі көтеруді сұрағанда, цилиндрдің поршені жоғары қарай жылжиды, сөре де қажетті биіктікке жету үшін баяу көтеріледі, егер кері клапанның бағыты өзгертілсе, тартпа автоматты түрде түседі.

7,Пастеризация туннелі

Жылыту, пастерлеу және салқындату туннелі сусындарды өңдеу талаптарына сәйкес келетін қолайлы термиялық процесті қамтамасыз ету және өнімнің оңтайлы сапасына, ұзақ сақтау мерзіміне және толтырылған өнімнің сыртқы түріне қол жеткізу үшін жасалған.

Өнімнің 3 негізгі қолданбасы бар:

Туннель жылытқышы:

Өнімнің сынуын қамтамасыз ету үшін өнімді жылыту, шынықтыру немесе баяу қыздыру процесі үшін. Туннель пастеризаторы:

Пастерлеу процесі аяқталғанын қамтамасыз ету үшін өнімге қолданылады. Әдетте толтыру процесі тиімді пастерлеудің күшіне енуі үшін қолайлы уақыт болмаған кезде жүзеге асырылады.

Туннельді салқындатқыш:

Өнімді ыстық толтырудан және пастерлеуден кейін өнімнің түсін, иісін, дәмін, құрылымын, сыртқы түрін және өнімдеріңіздің нарықтық әлеуеті үшін маңызды басқа да маңызды сипаттамаларын сақтау үшін өнімді жылдам, тиімді салқындату қажет.

8,Жабық жүйе

Бізде сіз таңдай алатын шөгілетін орау машинасы және қаптаманы орау машинасы бар.

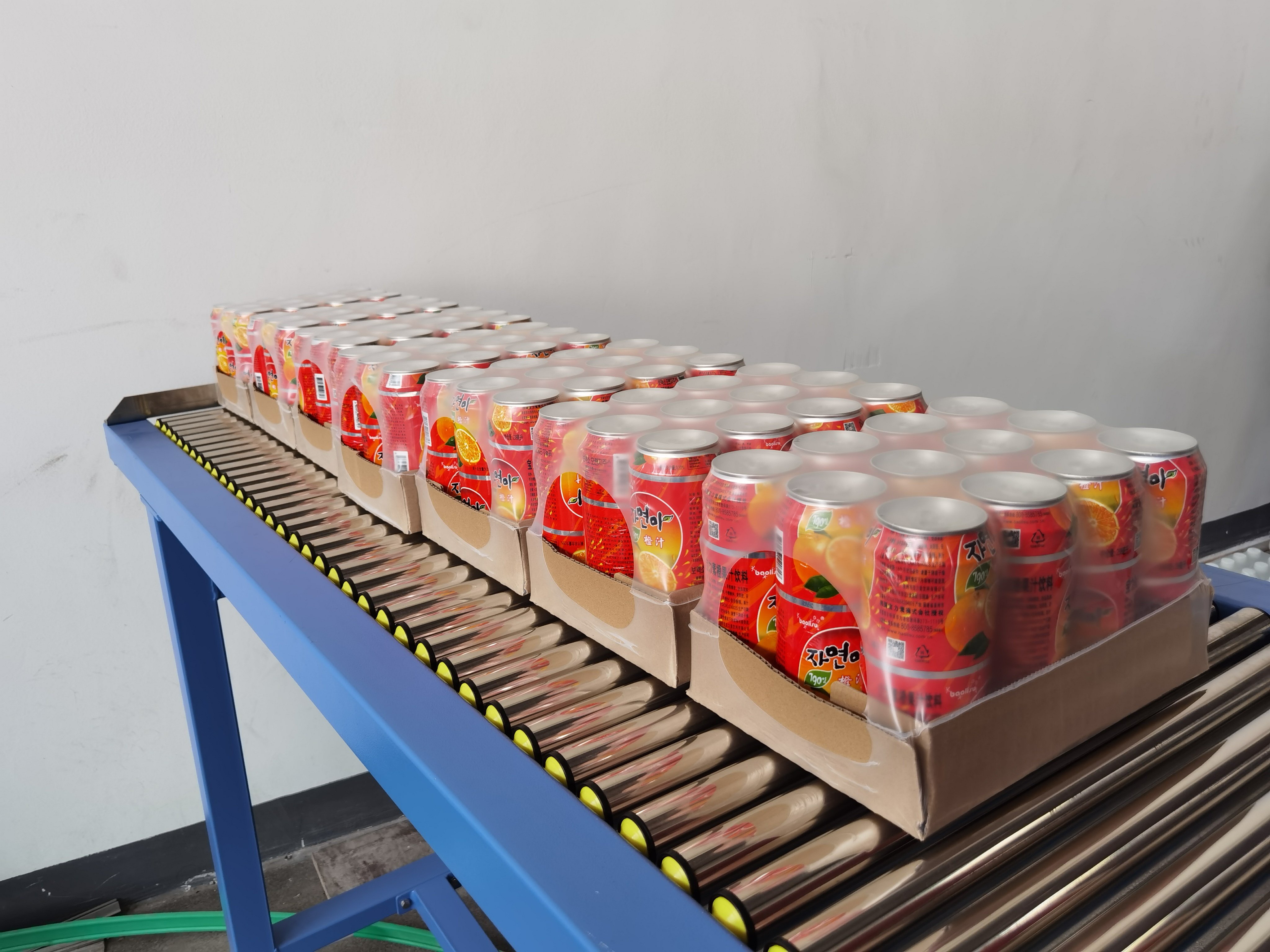

PE пленка орау машинасы:

Қаптаманы тасымалдау үшін тікелей шынжыр табағына салыңыз, ал тығыздағыш және жанама сызығы арқылы өтетін қаптама құлап кетпес үшін жоғарыда орнатылған престеу құрылғысымен басылады. Шығару цилиндрі шыққаннан кейін пленка тығыздағыш цилиндрі мен пленканы кесу цилиндрі пленканы тығыздауды аяқтау үшін бір уақытта жұмыс істейді. Түсіру аяқталғаннан кейін қаптама шөгу үшін шөгу пешіне түседі. Қаптама кішірейгеннен кейін ол қосалқы сөреге түседі және соңында салқындату құрылғысы орнатылғаннан кейін қабатталады.

Корпусты орау машинасы:

Бөтелкелер конвейер лентасында бірнеше жолақтарға бөлінеді, бөтелкелер топтастырылып, бөтелкенің түсуі арқылы картонға түседі. Бөтелкенің түсуі және картонның түсуі кезінде шаблондық блоктар жинағынан өтіп, картонды картон пішініне бүктеңіз.
