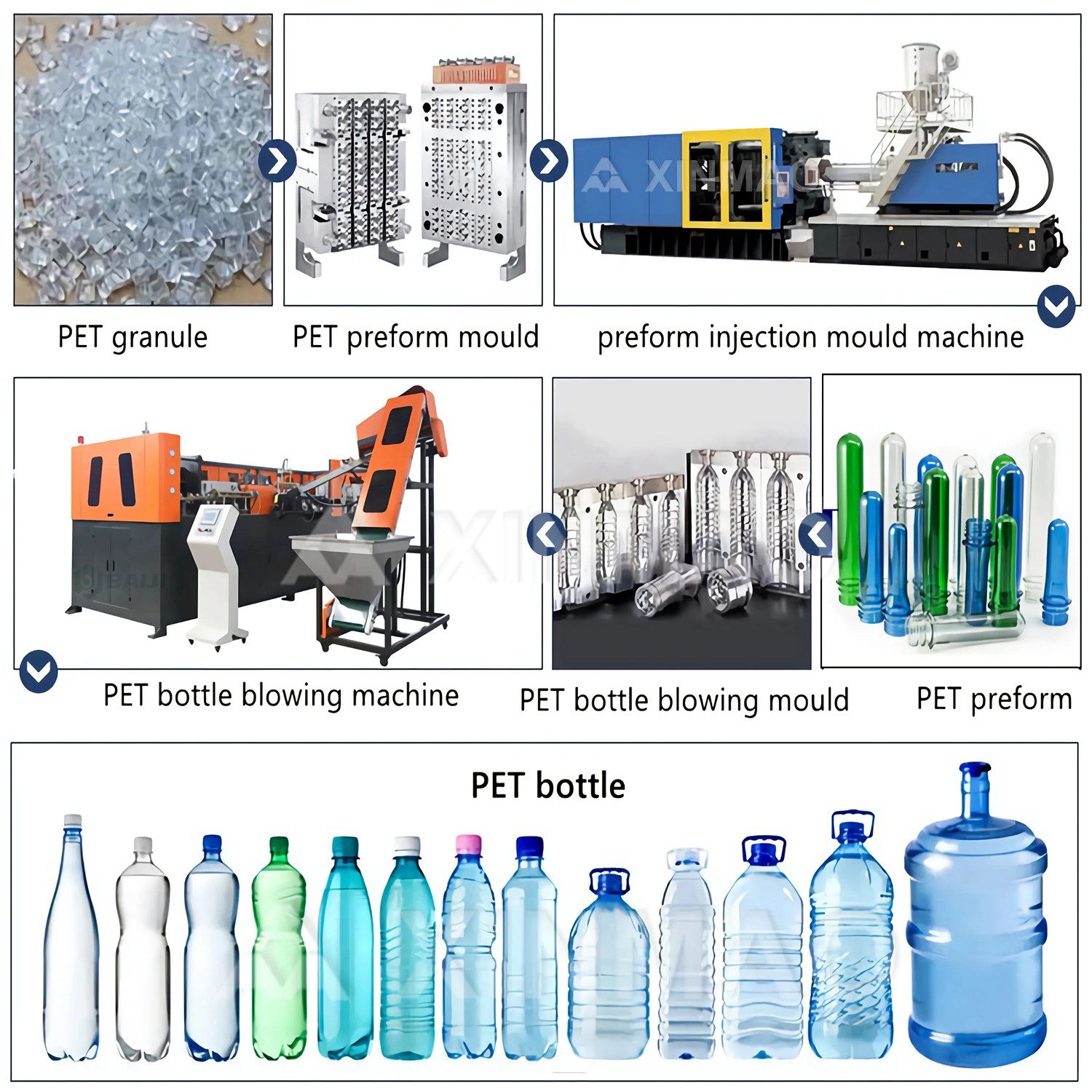

Ундаа, хүнсний тос, хоол хүнс, эмийн бүтээгдэхүүн, гоо сайхны бүтээгдэхүүн гэх мэт PET сав баглаа боодлын өргөн хүрээний практикт хэрэглэгдэх хоёр шатлалт гэрийн тэжээмэл сунадаг үлээгч машин. Бид үлээлгэх машиныг хөгжүүлж, үйлдвэрлэсэн 10 гаруй жилийн туршлагатай, дэвшилтэт технологийг дотоод болон гадаадад шингээж, байнгын шинэчлэлтээр олон арван өндөр хурдтай, өндөр нарийвчлалтай тоног төхөөрөмжийг хөгжүүлж, нэр хүндийг олж авсан.

тодорхойлолт

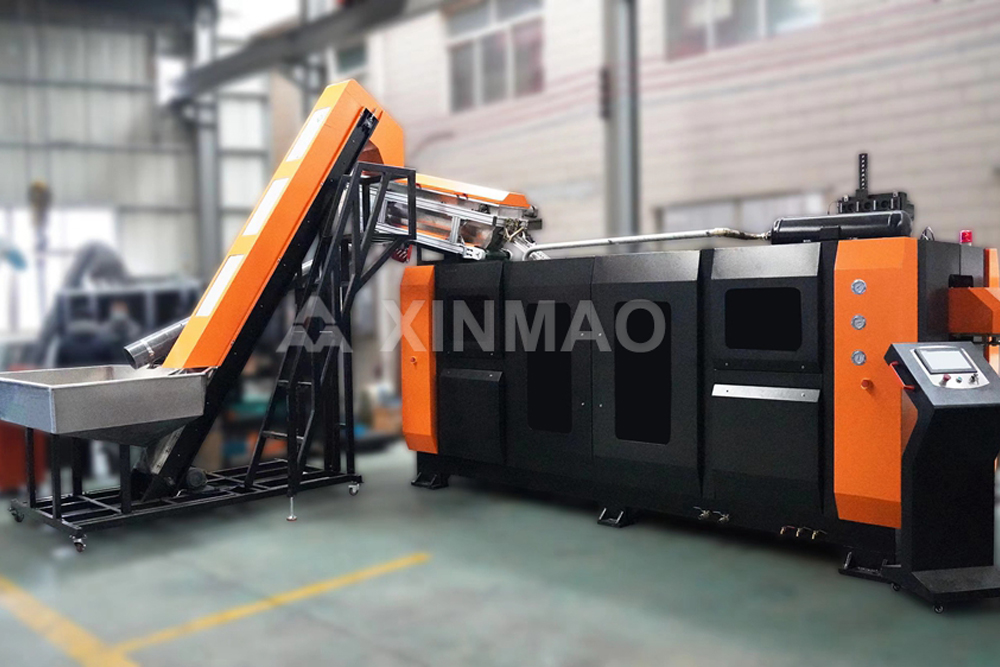

Энэхүү бүрэн автомат лонх үлээгч машин нь одоогийн дэлхийн хамгийн дэвшилтэт ёроол хийх технологиор бүтээгдэж, судлагдсан шугаман лонх үлээгч машин бөгөөд өндөр даралтын шахсан хийгээр PET(полиэтилен терепталат) үлээлгэх замаар цутгасан байна. Машинд лонхны хоосон зай хэрэгтэй. лонхны төрөлд тохирсон. Энэхүү шугаман лонх үлээгч машиныг лонх үлээлгэх эсвэл дүүргэх шугамыг дүүргэхээс өмнө лонх үлээж дуусгахад бие даан ашиглаж болно. Өндөр оюун ухаан, тогтвортой, найдвартай механик ажиллагаатай, үйлдвэрлэлийн өндөр үр ашигтай, завсрын процессоос ангид зардал багатай, бохирдолгүй зэрэг шинж чанарууд нь хоол хүнс, ундаа, гоо сайхны савны үйлдвэрлэлд өргөн хэрэглэгддэг.

тохиргоо

Загвар		XM-K4
Лонхны төрлийн тодорхойлолт	хальс	4
	Хамгийн их хэмжээ	2л
	Лонхны амны хамгийн их диаметр	25-29 мм
	Лонхны хамгийн том диаметр	100 мм
	Лонхны хамгийн дээд өндөр	330 мм
Хүчин чадлын тодорхойлолт	Онолын гаралт	8000-10000 BPH
	Лонхны төрлийн эзэлхүүн	600 мл
	Лонхны төрлийн жин	13.5 гр
	Лонхны төрөл	дугуй
Эрчим хүчний үзүүлэлт	Гэрлийн хоолойн тоо хэмжээ	32 ширхэг
	Хөнгөн хоолойн хүч	2КВт/3КВт
	Хамгийн их халаалтын чадал	76 кВт
	Бүх төрлийн цахилгаан машин суурилуулна	99.59кВт
	Бодит хэрэглээ	40kw
Агаарын даралтын үзүүлэлт	ажлын даралт	5-6кг/см2
	Лонхны даралтыг үлээх	25-45кг/см2
	Илүү өндөр даралттай агаарын хэрэглээ	6000л/мин
Хөлдөөсөн усны тодорхойлолт	ажлын даралт	5-6 кг/см2
	температурны цар хүрээ	10℃
	хэрэглээ	8000 ккал / цаг
	Хөлдөөсөн усны урсгал	120л/мин
Машины тодорхойлолт	машинны хэмжээ	4.538x2x2.38
Машины тодорхойлолт	машинны жин	7 тонн

онцлог шинж чанар

Үлээлтийн машины үндсэн бүтэц, зарчим:

Лонх үлээгч машин нь эрдэс/цэвэр ус, хийжүүлсэн ундаа, жүүс гэх мэт хуванцар сав хийх зориулалттай. Энэ нь хүнс, ундааны савлагааны салбарт өргөн хэрэглэгддэг. Хүчин чадлын хүрээ: 1,000-20,000PCS/H
Холбогдох лонхны хэмжээ: 2л дотор
Холбогдох лонхны материал: PET
Бүтээгдэхүүнийг дүүргэх боломжтой: эрдэс ус, цэвэр ус, хийжүүлсэн ундаа, зөөлөн ундаа, хийжүүлсэн ус гэх мэт.
Холбогдох лонхны загвар: Хэрэглэгчийн хүсэлтийн дагуу янз бүрийн лонхны дизайн.
Автоматжуулалтын зэрэг: Бүрэн автомат
1.1、Хаалтын хэсэг

Байршлын тавиурын тэнцвэрийн байрлалаар урд, дунд, хойд гурван ширхэг загвар, давхар муруй гар холбох механизм, хаах цилиндр, цахилгаан соронзон чиглэлийн хяналтын хавхлагаар дамжуулан цилиндрийн холболтын муруй гарыг жолоодож, хэвийг онгойлгож, хаадаг. Бүтэц нь боломжийн загвартай, жигд ажиллагаатай, хавчих хүчтэй.
1.2、Сунгах, үлээх хэсэг

Энэ нь сунгах ороомог хавхлага, өндөр даралтын үлээгч хавхлага, татах их биений битүүмжлэх цилиндр, хөдлөх битүүмжлэх суудал, үлээгч хадгалах цилиндрээс бүрдэнэ. Ажиллаж байх үед чиглүүлэгч хавхлага нь сунгах цилиндрийн бүлүүрийг түлхэж, сунгах саваа ба битүүмжлэх цилиндрийг цутгасан бэлдэц дээр дээш чиглүүлж, битүүмжлэх цилиндр нь бэлдэцний амыг битүүмжилж, сунгах саваа нь бэлдэц рүү уртааш суналт хийдэг. уян хатан байхын тулд халааж, хадгалах цилиндрт хадгалагдсан хий нь битүүмжлэлээр үлээлгэнэ цилиндрийг өндөр даралтын үлээлгэх хавхлагаар ёроолд нь үлээж, өндөр даралтаар үлээж, хэлбэржүүлсний дараа бэлдэц рүү .
1.3、Халаалтын гинжний хавтанг нэг станцаар дамждаг фотоэлектрик шилжүүлэгчээр илрүүлж байрлуулж, дараа нь үүсгэгч механизмаар бүтээгдэхүүн болгон үлээж, шаталсан цилиндрийг түлхэж нэг станц дээр илрүүлэн байрлуулж, үйлдвэрлэл долоо хоногоос тасралтгүй үргэлжилнэ. долоо хоног.
1.4、Өөрөө эргэдэг гинж нь цахилгаан мотороор тасралтгүй ажиллахын тулд жигнэх хонгил дахь лонхны хоосон зайг хурдан бөгөөд жигд халаана.

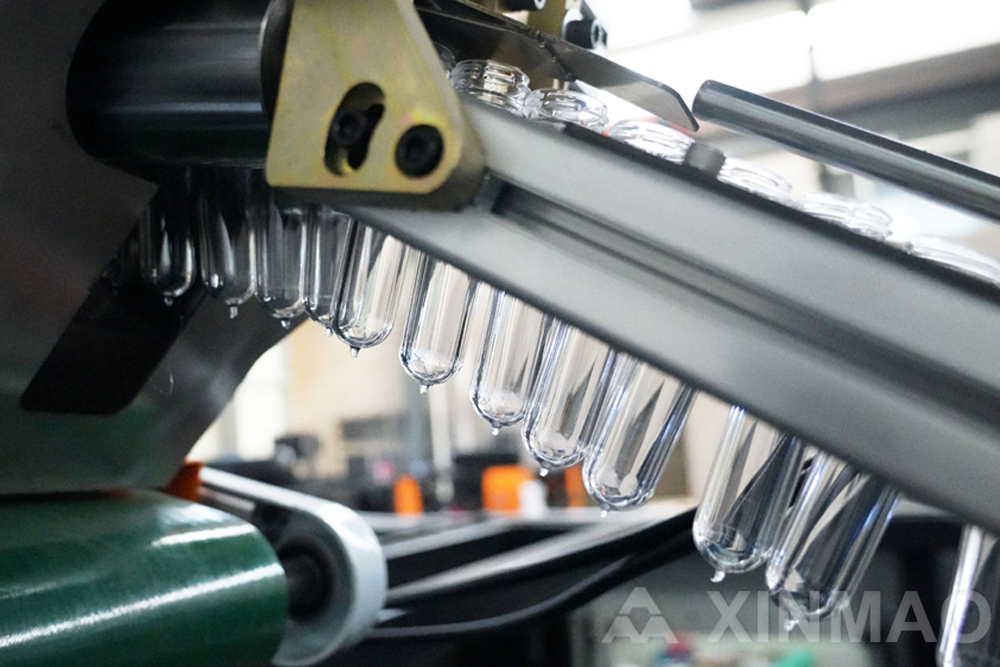

1.5、Лонхны бэлдэцийг тэжээлийн системээр дамжуулж ангилж, дараа нь тэжээлийн роботоор үлээгч машины суурь дээр угсарч хатаах хонгилд оруулна.
1.6、Халаалт нь харьцангуй бие даасан алсын хэт улаан туяаны чийдэнгийн хоёр бүлэгтэй бөгөөд холын хэт улаан туяаны чийдэнгийн бүлэг бүрийг өөр өөр лонхны хоосон зайны дагуу уртааш чиглэлд тохируулж болно.
1.7、Савыг халааж жигд халаахын тулд лонхыг эргүүлж байх үед лонхны амыг хөргөж, дараа нь сэнс нь халуун агаараар лонхны дотор болон гадна талын ханыг жигд халаана.
1.8、Лонхны бэлдэц үлээх хэвэнд орсны дараа үлээх лонхны бэлдэцийг тойруулан сунгахын тулд урьдчилан үлээх агаар орох; Сунгах хөндлөвч нь хэвний ёроолд хүрэх үед өндөр даралттай агаар нь хэвний хөндийд орж, лонхны бэлдэцийг цааш сунгаж, лонхны хана нь хэвний бэхэлгээтэй ойрхон байна.
1.9. Өндөр даралтын агаарыг хэвэнд тодорхой хугацаанд байлгаж, дотоод даралтыг арилгана
нэг талаас лонхны хоосон хэсгийг сунгах.Нөгөө талаас лонхны ханыг хөгцний хананд наан чангалж, хуванцар савны талст чанарыг сайжруулна.
1.10、Өндөр даралттай хий нь үйл явцын төгсгөлд ялгарч, задарч эхэлдэг.
1.11、Лонх үлээх процесс дууслаа.
1.12、 Лонхыг гинжин хавтангаар дамжуулан доод савны станц руу шилжүүлж, доод савны цилиндрээр сугалж аваад дараа нь агаарын урсгалаар үлээлгэдэг.

бүтэц

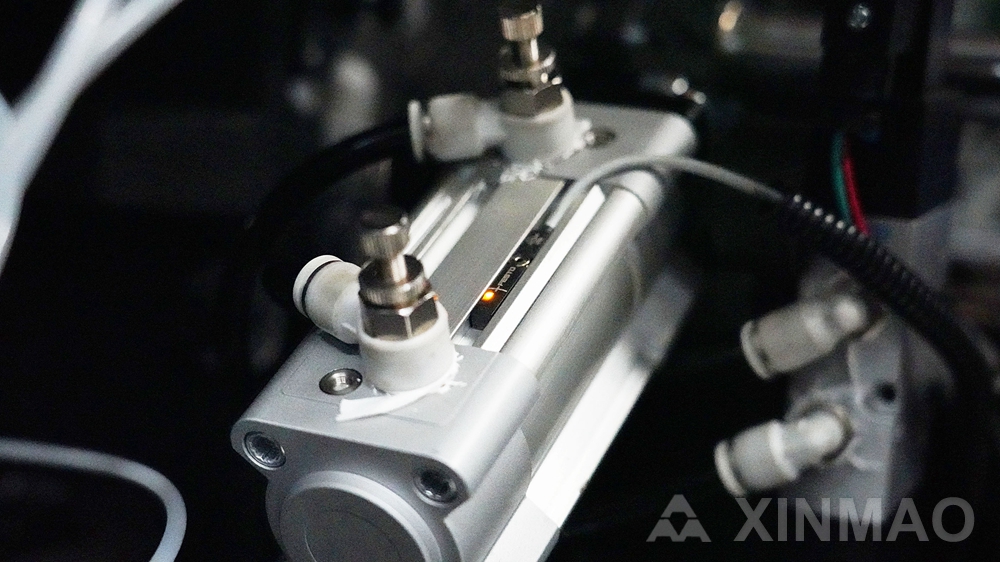

Үйлдлийн цилиндр

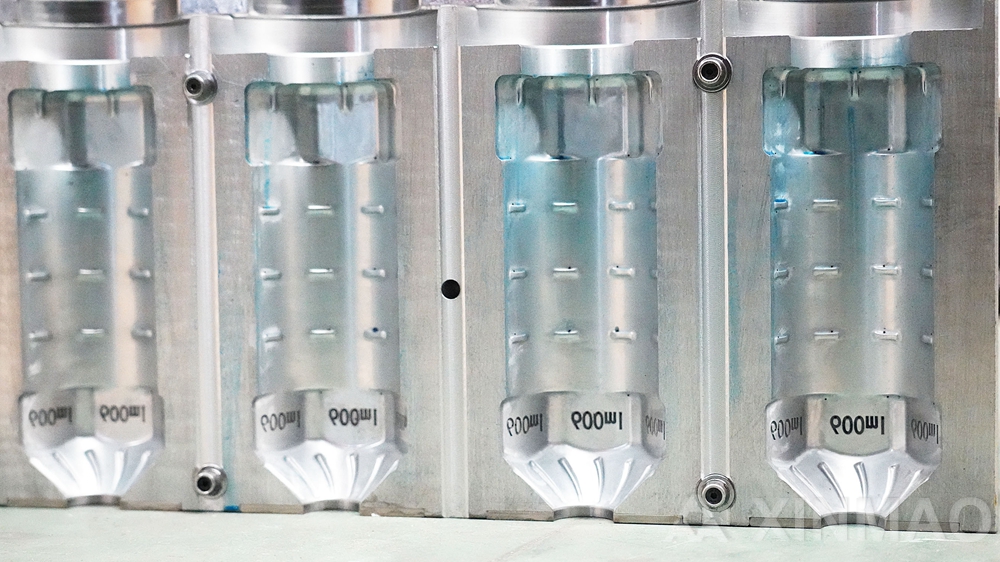

Хөгжил

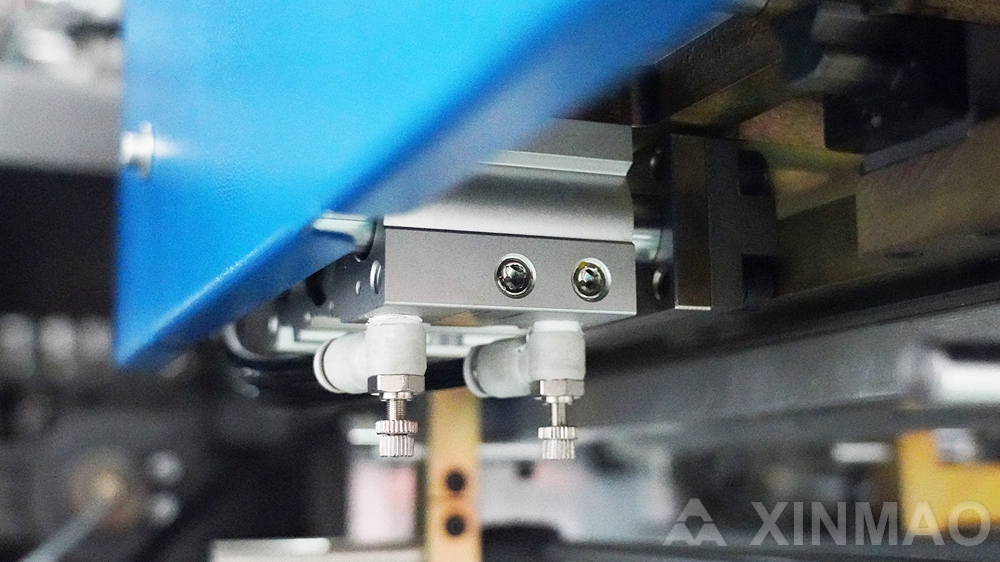

Савыг гадагшлуулах агаарын дамжуулагч

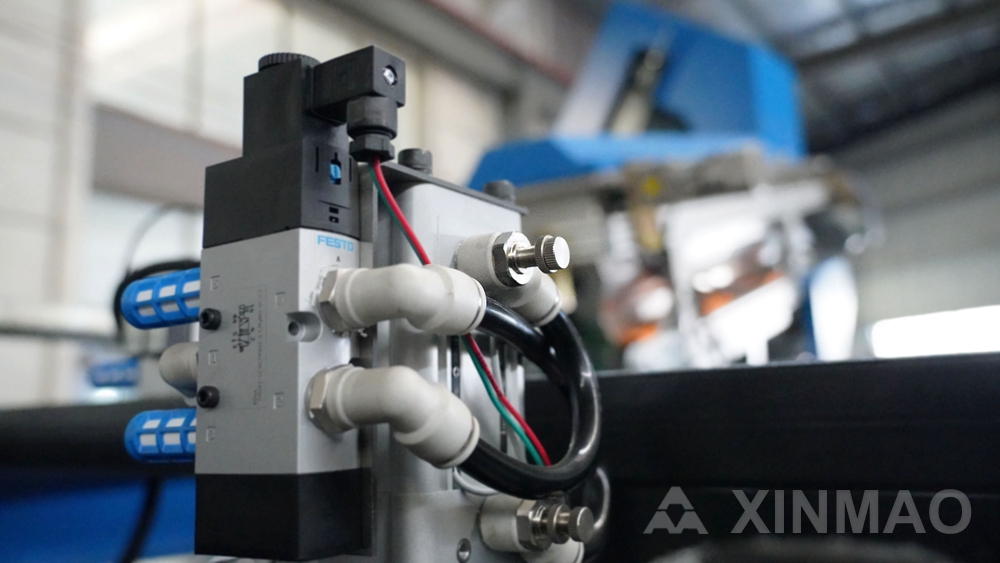

Цахилгаан соронзон хавхлага

ханиад

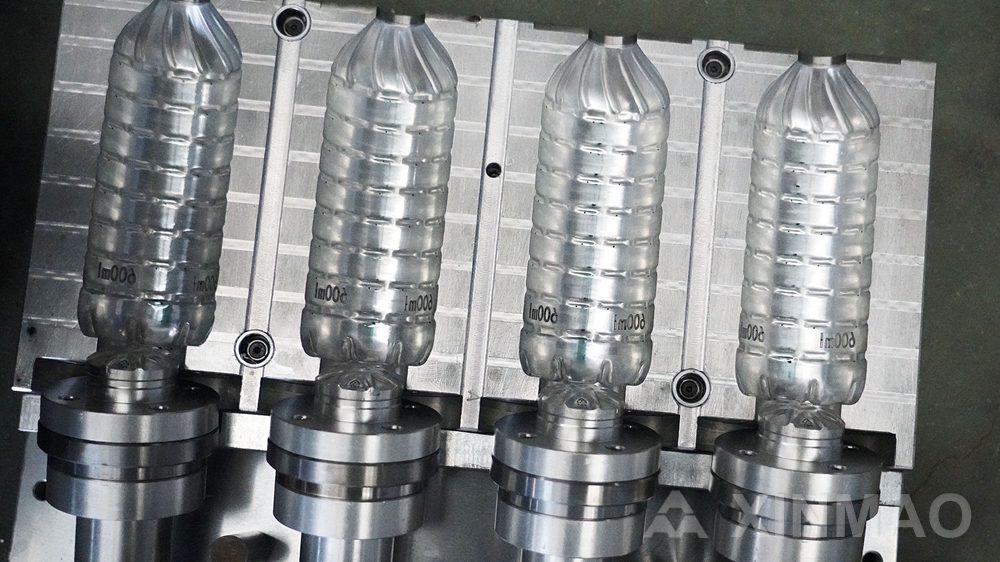

Хөгжил

ханиад

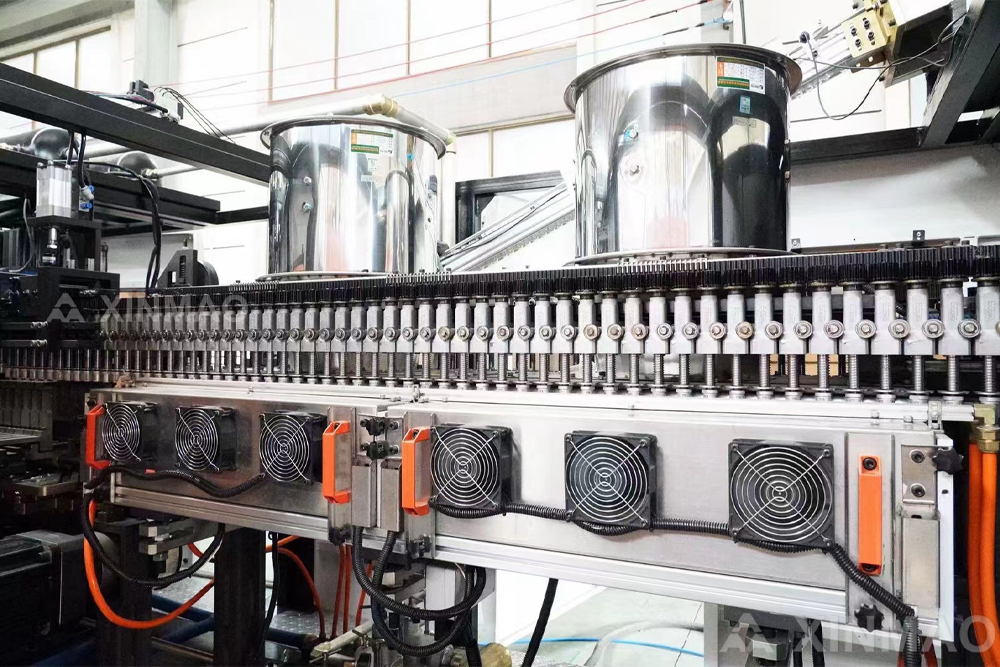

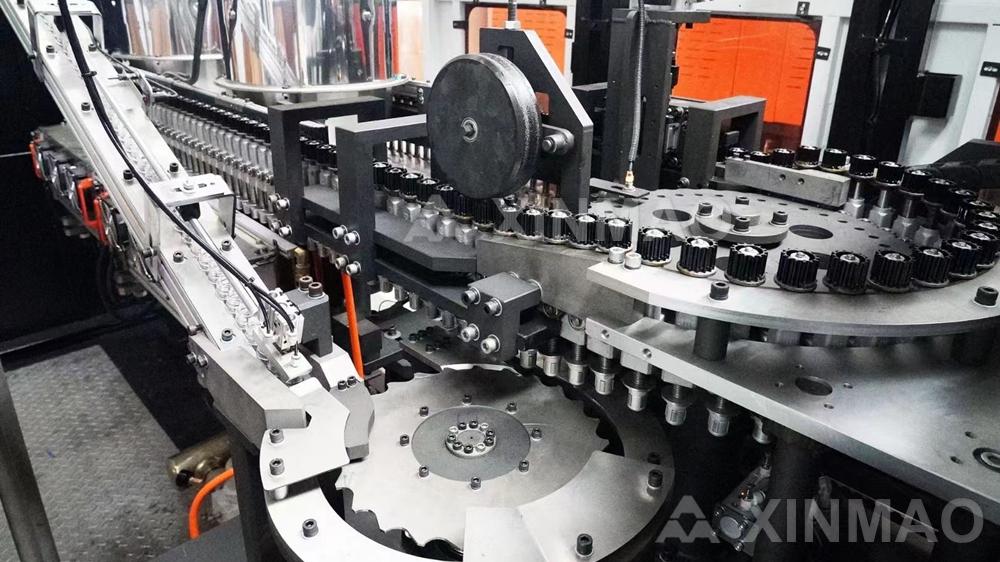

Халаалтын зуухыг урьдчилан бэлтгэ

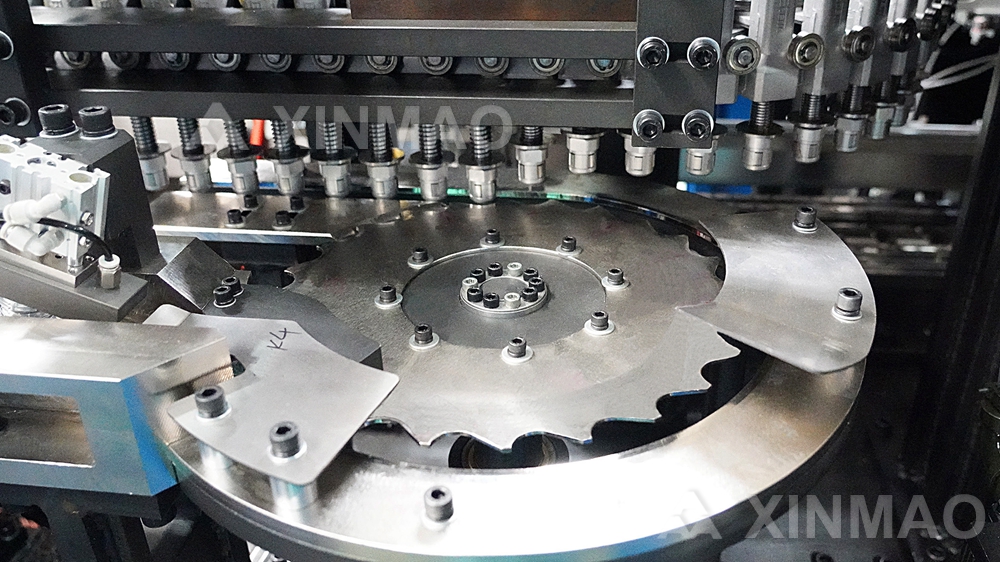

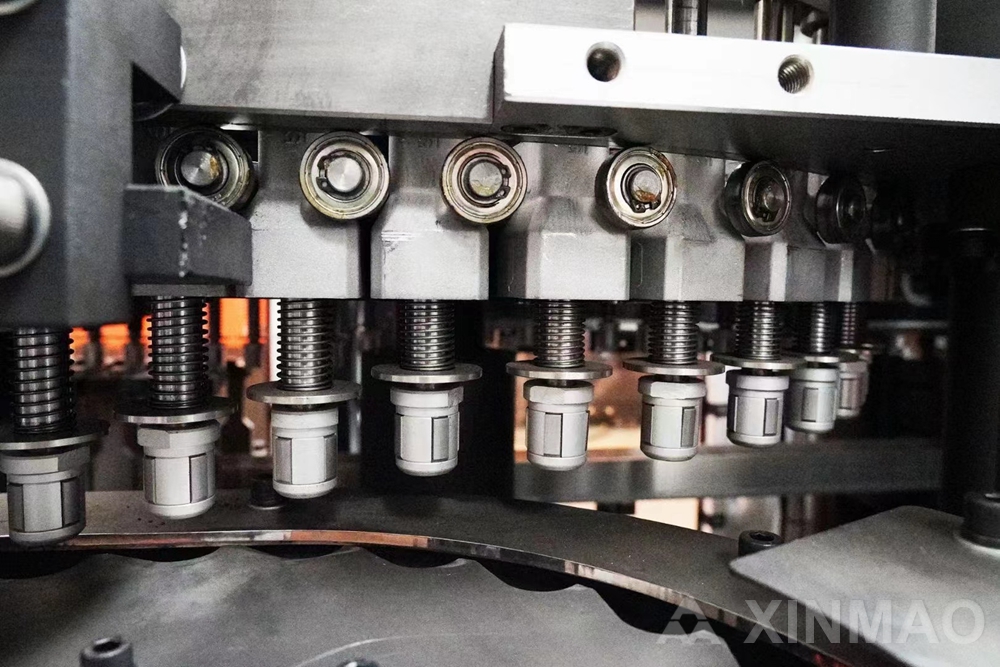

Ачаалах хөтчийн хавтанг урьдчилан бэлтгэ

Хөгжил

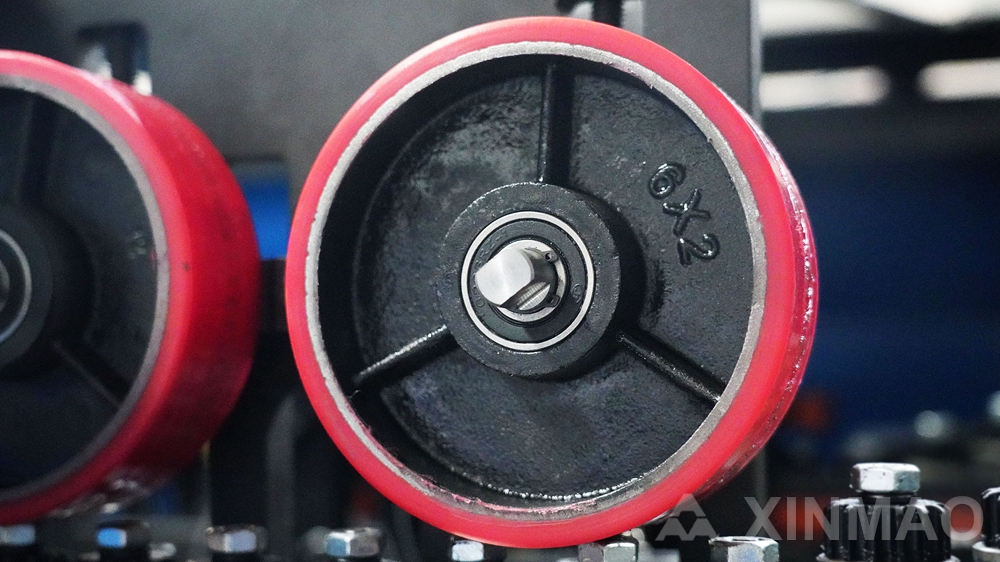

Урьдчилан шахах дугуй

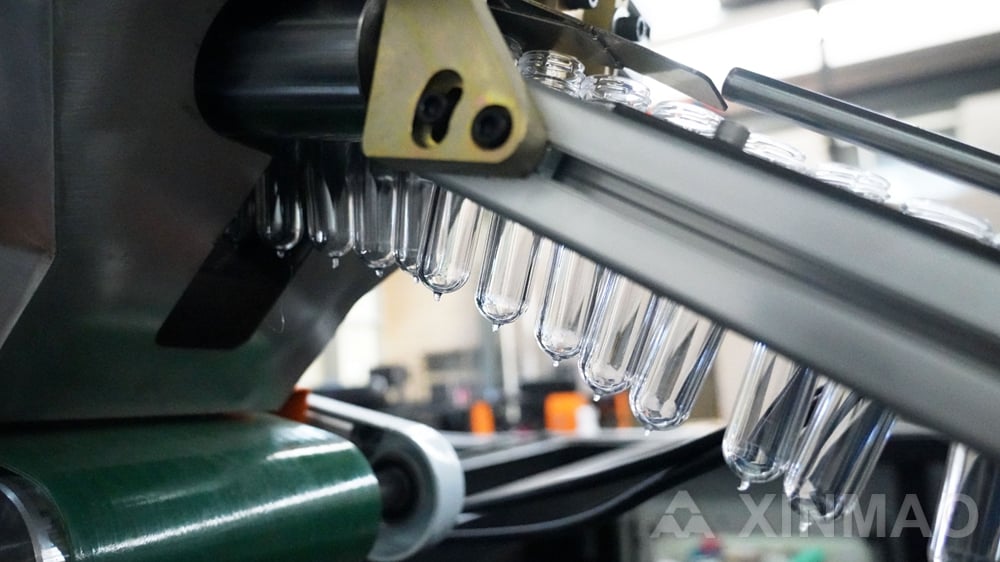

Урьдчилан бэлтгэсэн гулсуур

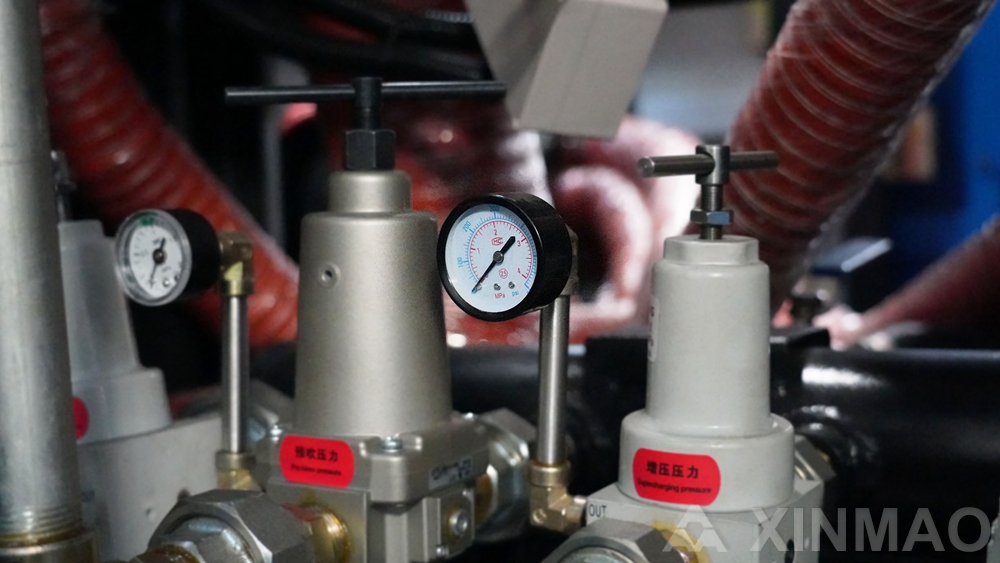

Даралт бууруулах хавхлага

Хөгжил

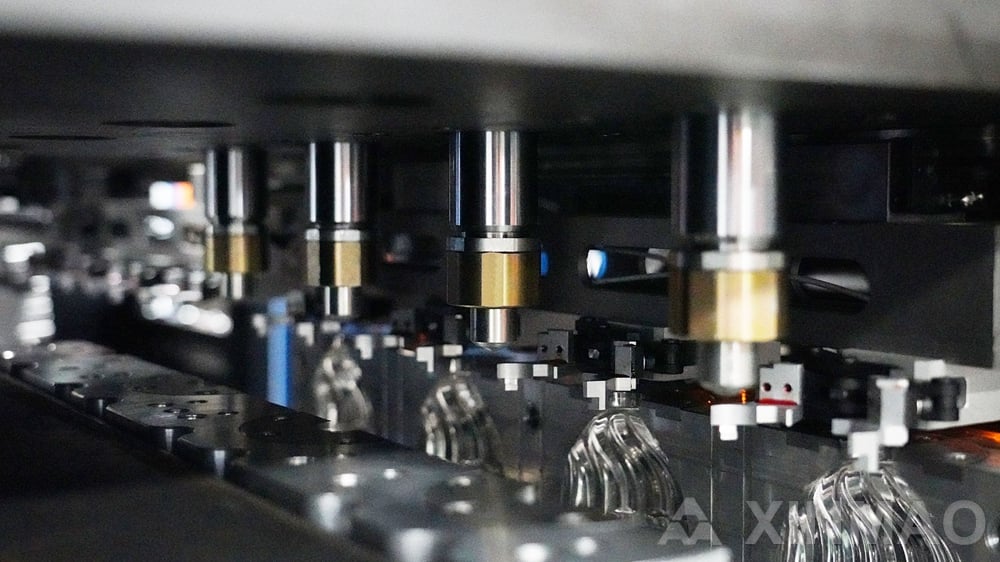

Битүүмжлэх толгой

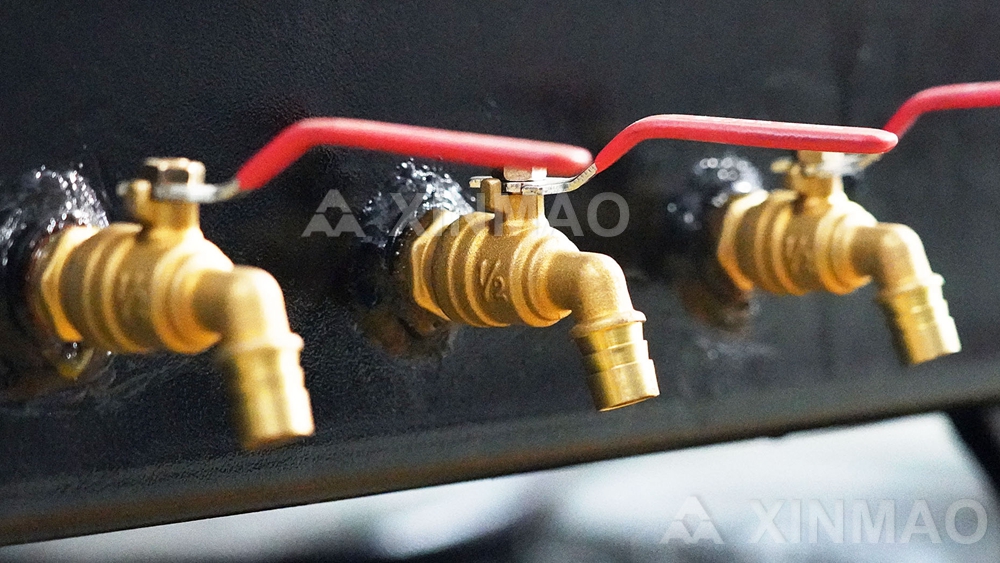

Бохир усны гарц

цахилгаан удирдлагын систем

үндсэн хэлбэржилт
харааны	Siemens
plc
Жич орчуулагч
Нэмэлт цомгийн материал	Нүүрсний цахилгаан
пневматик эд ангиуд	Фесто
Фотоцэлний утасны утасны утасны утасны утасны утасны утасны утасны утасны утасны утасны утасны утасны утасны утасны утасны утасны утасны утасны утасны утасны утасны утасны утасны ута	Өвчтэй
ойролцоо хандалт	Өвчтэй
хөдөлгүүр	СУРГАА
